Basınçlı hava dağıtımı genellikle tesis hizmet sisteminin ikincil bir parçası olarak ele alınır, ancak boru ağı, kompresör tarafından üretilen basıncın gerçekten kullanım noktasına ulaşıp ulaşmadığını belirleyebilir. Boru çapı, toplam boru uzunluğu, bağlantı parçaları, vanalar, filtreler, kurutucular ve ana ve branşman hatlarının yerleşimi basınç kaybına katkıda bulunur. Şebekenin boyutu yetersiz olduğunda tesis, kompresör tahliye basıncını artırarak bu durumu telafi edebilir, bu da temel dağıtım tasarımını iyileştirmeden enerji kullanımını artırabilir.
NRCan referans noktası: iyi tasarlanmış bir basınçlı hava sistemi genel olarak kompresör tahliyesi ile son kullanım noktası arasındaki toplam basınç kaybını kompresör tahliye basıncının %10'unun oldukça altında tutmalıdır. NRCan ayrıca, referans 100 psi'lik bir sistemde, her ilave 2 psi'lik boşaltma basıncının, tam çıkışta enerji kullanımını yaklaşık %1 artırabileceğini belirtiyor.
Boru boyutlandırması tercih edilen boru boyutuyla değil, sistem gereksinimleriyle başlamalıdır. En azından aşağıdakileri belirleyin:
· En uzak veya kritik kullanım noktasında gerekli basınç.
· Tercihen SCFM veya açıkça tanımlanmış başka bir akış temelinde ifade edilen tepe ve normal basınçlı hava talebi.
· Ana hat uzunluğu ve en uzun branşman hattı mesafesi.
· Akış yolundaki bağlantı elemanlarının, vanaların, filtrelerin, kurutucuların, regülatörlerin ve hızlı bağlantı elemanlarının sayısı ve türü.
· Gerekli hava kalitesi ve ilgili yerlerde geçerli ISO 8573-1 saflık sınıfı.
· Beklenen üretim genişlemesi ve dağıtım sisteminin daha sonra ilave düşüşlere veya dallara ihtiyaç duyup duymayacağı.
Boruları yalnızca kompresörün beygir gücüne göre boyutlandırmayın. Kompresör isim plakası makineyi tanımlarken, boru boyutunun gerçek hava talebini ve besleme ile kullanım noktası arasındaki direnci hesaba katması gerekir.
Bir ön tasarım için yararlı bir mühendislik çerçevesi:
Q_design = Σ(Q_equipment × talep faktörü) + büyüme ödeneği
Bu, evrensel bir kod denkleminden ziyade bir planlama formülüdür. Talep faktörü aynı anda kaç tane pnömatik yükün çalıştığına bağlıdır ve gerçek üretim davranışına veya belgelenmiş bir mühendislik varsayımına dayanmalıdır. NRCan, kompresör kapasitesi için pratik bir satın alma unsuru olarak %20–%30'luk bir büyüme ödeneğine dikkat çekiyor; İlgili boru sistemi payı körü körüne uygulanmak yerine projeye göre seçilmelidir.
Basınç düşüşü, yukarı yöndeki mevcut basınç ile aşağı yönde iletilen basınç arasındaki farktır. Gerçek bir basınçlı hava sisteminde, düz borularda ve dirsekler, T-parçaları, vanalar, filtreler, kurutucular ve konektörler gibi bileşenlerde basınç kaybı meydana gelir. NRCan, bağlantı noktaları, kıvrımlar ve bağlantı noktalarının ek basınç kayıpları yarattığı konusunda özellikle uyarıda bulunur ve ortak bağlantı parçaları için eşdeğer uzunlukta referans verileri sağlar.
Mühendislik hedefi: Basınç düşüşünü sistem bütçesi olarak ele alın. Boru ağı için yeterli basıncı ayırın, böylece kompresörü gereksiz derecede yüksek bir boşaltma basıncında çalışmaya zorlamadan nihai ekipman gerekli basıncı almaya devam eder.
· Kompresör tahliye basıncı
· Kurutucu ve filtrelerde basınç kaybı
· Ana boru hattında basınç kaybı
· Branşman boruları ve bağlantı parçaları nedeniyle basınç kaybı
· Kullanım noktası filtreleme/düzenleme kayıpları
· Ekipman girişinde gerekli basınç
Tasarım, nihai boru çapı seçilmeden önce bu basınç bütçesini kapatmalıdır. Hesaplanan kayıp çok yüksekse seçenekler arasında boru çapının artırılması, akış yolunun kısaltılması, gereksiz bağlantıların azaltılması, yerleşim planının iyileştirilmesi veya uygun olduğu yerde döngülü bir dağıtım düzenlemesinin kullanılması yer alır.
Natural Resources Canada, 1 psi basınç düşüşünde 1.000 ft boru başına hava akışı için yaklaşık bir referans tablosu yayınlamaktadır. Bu değerler nihai proje hesaplamaları için değil, ön karşılaştırmalar için kullanışlıdır.
Nominal Boru Çapı | Yaklaşık. 1 psi / 1.000 ft'te akış (SCFM) |
1 inç | 36 |
2 inç | 263 |
3 inç | 431 |
4 inç | 909 |
6 inç | 2.679 |
8 inç | 6.757 |
10 inç | 14.286 |
Referans verileri Natural Resources Canada'dan alınmıştır. Koşul: 1 psi basınç düşüşü için 1.000 ft boru başına yaklaşık hava akışı. Yalnızca ön karşılaştırma olarak kullanın; Nihai boyutlandırmayı projeye özel hesaplamalarla onaylayın.
Gerçek sistem hala aşırı basınç kaybı yaşarken düz boru hesaplaması kabul edilebilir görünebilir. Bunun nedeni her bir dirseğin, T parçasının, valfin ve bağlantının direnç katmasıdır. NRCan eşdeğer uzunlukta örnekler sağlar: 1 inç nominal boru için, 90°'lik bir dirsek eşdeğer düz borunun yaklaşık 2,5 ft'sinde listelenir; 4 inçlik bir boru için aynı referans değeri yaklaşık 12 ft'tir. Bunlar yalnızca göstergelerdir, proje tasarım değerleri değildir.
Bunun pratikteki anlamı basittir : benzer boru uzunluklarına sahip iki yerleşim planını karşılaştırırken, daha az kısıtlayıcı dönüş ve daha iyi planlanmış bağlantı parçalarına sahip yerleşimde toplam basınç kaybı daha düşük olabilir.
Tek uçlu bir şube ağı, tek bir ana yoldan hava sağlar. Döngülü bir ana sistem, sistemin bölümleri arasında birden fazla olası yol oluşturur. Birden fazla üretim alanına sahip bir fabrika için, boru çapının ve branşman tasarımının uygun olması koşuluyla, bir döngü akışın daha eşit bir şekilde dağıtılmasına ve tek bir uzun çıkmaz yola olan hassasiyetin azaltılmasına yardımcı olabilir.
Tasarım notu: Döngü, basınç düşüşü sorunlarını otomatik olarak çözmez. Döngünün hâlâ yeterli boru çapına, dengeli branşmanlara, uygun izolasyon vanalarına ve gerçek üretim talebini yansıtan bir düzene ihtiyacı var.
Boru boyutlandırma ve sızıntı yönetimi farklı mühendislik görevleridir ancak her ikisi de tesisin üretmesi gereken basınçlı hava miktarını etkiler. NRCan, tipik endüstriyel tesislerde kompresör çıkışının %20 ila %30'unun hava sızıntısı olarak görülmesinin alışılmadık bir durum olmadığını ve proaktif sızıntı tespit ve onarım programlarının sızıntıyı tesis basınçlı hava üretiminin %10'unun altına düşürebileceğini belirtmektedir.
NRCan'dan örnek: Bir referans örneği, varsayılan 4.250 çalışma saati ve 0,10 ABD Doları/kWh elektrik maliyeti altında, 100 psi'de 100 cfm'lik bir sızıntıyı sürdürmenin maliyetini yılda yaklaşık 8.500 ABD Doları olarak tahmin etmektedir. Bu açıklayıcı bir senaryodur, evrensel bir maliyet rakamı değildir; gerçek maliyetler basınca, saatlere, kompresör verimliliğine ve elektrik fiyatına bağlıdır.
Gerekli çap ve düzen anlaşıldıktan sonra malzeme ve bağlantı tasarımı yaşam döngüsü kararının bir parçası haline gelir. Endüstriyel basınçlı hava dağıtımı için önemli hususlar arasında korozyon davranışı, iç yüzey durumu, bağlantı bütünlüğü, kurulum yöntemi, bakım erişimi ve ağı genişletme yeteneği yer alır.

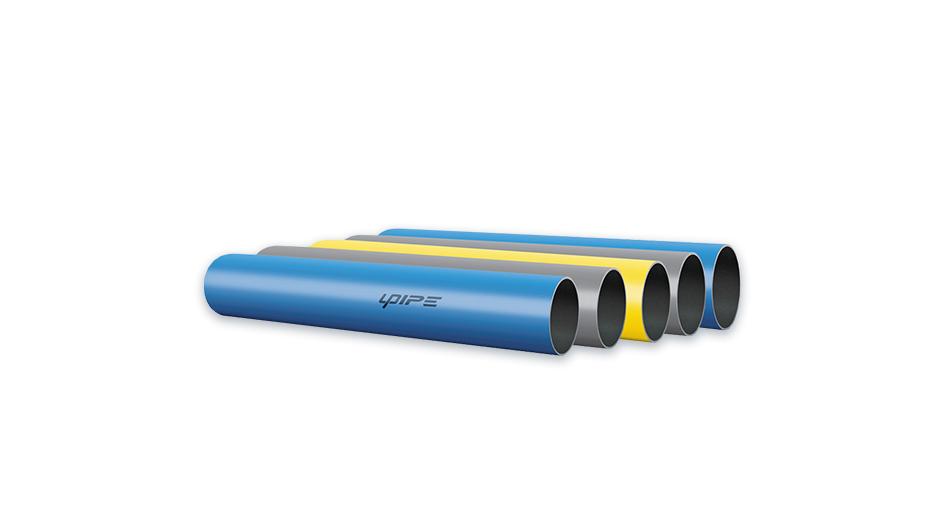

UPIPE ürün dokümantasyonu , basınçlı hava, vakum ve helyum, nitrojen ve argon gibi inert gazlara yönelik , nominal boyutları DN20'den DN200'e ve listelenen çalışma basıncı 16 bar olan boru sistemlerini listelemektedir . Katalogda ayrıca tam boyutlu bağlantı tasarımı, aktif sızdırmazlık, dışbükey halka kelepçe bağlantısı ve hızlı bağlantı özellikleri de öne çıkıyor.
Önemli: UPIPE ürün derecelendirmeleri, ürün dokümantasyon değerleridir. Uygulama mühendisleri, bir sistemi belirlemeden önce uygulanabilir ürün konfigürasyonunu, sıcaklığı, ortamı, yerel gereklilikleri ve proje koşullarını doğrulamalıdır.
Maksimum tasarım akışı 800 SCFM olan bir üretim hattını düşünün. Ana dağıtım güzergahı, basınç kaybının yalnızca boru çapından değerlendirilemeyeceği kadar uzundur; bağlantı parçaları, vanalar ve branşman bağlantıları da dahil edilmelidir.
1. Adım 1: En zorlu kullanım noktasında gerekli basıncı doğrulayın.
2. Adım 2: Dağıtım ağı için bir baskı azaltma bütçesi belirleyin.
3. Adım 3: Yayınlanan akış tablosunu yalnızca aday çaplar için bir ön eleme olarak kullanın.
4. Adım 4: Dirsekler, T-parçaları ve valfler için eşdeğer uzunluk efektlerini ekleyin ve tam basınç düşüşünü hesaplayın.
5. Adım 5: Birden fazla üretim alanı sağlanıyorsa, tek uçlu düzenlemeyi döngülü düzenlemeyle karşılaştırın.
6. Adım 6: Nihai konfigürasyonu seçmeden önce gelecekteki talebi, sızıntı yönetimi stratejisini ve bakım erişimini kontrol edin.
Önemli olan nokta, 800 SCFM'nin otomatik olarak tek bir "doğru" boru boyutuna eşlenmemesidir. Doğru çap, izin verilen basınç düşüşüne, boru uzunluğuna, hava koşullarına, bağlantı parçası konfigürasyonuna ve gerekli son kullanım basıncına bağlıdır.
UPIPE, basınçlı hava borularına ayrı ayrı boru bölümlerinden oluşan bir koleksiyon yerine eksiksiz bir dağıtım sistemi olarak yaklaşmaktadır. Ürün kataloğu tam boyutlu bağlantı elemanlarını, aktif yalıtımı, hızlı bağlantıyı ve modüler konfigürasyonu vurgulamaktadır. Bu özelliklerin kurulum hızı, bağlantı güvenilirliği ve gelecekteki değişikliklerin önemli olduğu endüstriyel sistemleri desteklemesi amaçlanmaktadır.
Bir proje soruşturması için UPIPE, boru konfigürasyonunun daha etkili bir şekilde değerlendirilebilmesi amacıyla aşağıdaki bilgilerin sağlanmasını önerir:
· Kompresör çıkış basıncı ve nominal kompresör kapasitesi
· Ekipmanda gerekli çalışma basıncı
· Pik ve normal hava talebi
· Ana hat uzunluğu ve zemin/üretim alanı düzeni
· Düşme sayısı ve ana ekipman bağlantı noktaları
· Her türlü özel hava kalitesi, sıcaklık veya çevre gereksinimleri
· Gelecekte beklenen genişleme veya ek üretim hatları
Borunun boyutlandırılması hava arıtımının yerini almaz. ISO 8573-1, parçacıklar, su ve yağ bakımından basınçlı havanın saflık sınıflarını belirtir ve ayrıca gaz halindeki ve mikrobiyolojik kirleticileri tanımlar. Gerekli saflık sınıfı uygulamaya bağlıdır. Bu nedenle sistemin tamamı kompresör, kurutucu, filtreler, alıcı, dağıtım boruları ve kullanım noktası arıtmasını tek bir sistem olarak dikkate almalıdır.
Kontrol etmek | Mühendislik sorusu |
1 | Kritik kullanım noktasında hangi basınç mevcut olmalıdır? |
2 | Maksimum tasarım hava akışı nedir ve talebin ne kadarı eşzamanlıdır? |
3 | Kompresörden kullanım noktasına kadar izin verilen basınç düşüşü bütçesi nedir? |
4 | Ana ve yan hatların uzunluğu ne kadar? |
5 | Akış yolunda kaç adet dirsek, T-parçası, vana, filtre ve konnektör var? |
6 | Döngüsel bir dağıtım düzeni tesis düzenlemesine daha iyi uyum sağlar mı? |
7 | Gelecekteki genişleme için ne kadar ödenek gereklidir? |
8 | Hangi hava kalitesi sınıfı ve çevre koşulları geçerlidir? |
9 | Devreye alma sonrasında sızıntı nasıl tespit edilecek ve bakımı nasıl yapılacak? |
Etkili basınçlı hava borusu boyutlandırması, yalnızca bir boru çapı seçimi çalışması değil, bir basınç yönetimi sorunudur. Mühendis, tepe hava akışını, basınç düşüşü sınırlarını, boru uzunluğunu, bağlantı parçalarını, düzeni, sızıntıyı, gelecekteki genişlemeyi ve hava kalitesi gereksinimlerini dengelemelidir.
Yayınlanan NRCan verileri yararlı referans noktaları sağlar: iyi tasarlanmış bir sistem, toplam basınç kaybını kompresör tahliye basıncının %10'unun oldukça altında tutmalıdır; her ilave 2 psi'lik tahliye basıncı, referans koşulu altında kabaca %1 daha fazla enerji kullanımını temsil edebilir; ve tipik endüstriyel sızıntı kompresör çıkışının %20 ila %30'una ulaşabilir. Bu rakamlar dağıtım tasarımı ve bakımının neden kompresörle aynı ilgiyi hak ettiğini göstermektedir.
Alüminyum boruların kullanıldığı endüstriyel projeler için UPIPE, DN20-DN200 boyutlarını ve 16 bar çalışma basıncını listeleyen ürün belgelerine sahip, basınçlı hava, vakum ve inert gaz uygulamalarını kapsayan modüler bir sistem sağlar. Projeye özel seçim her zaman gerçek çalışma koşullarına ve geçerli gereksinimlere göre doğrulanmalıdır.
