Basınçlı hava dağıtımının, pnömatik ekipmanın atölye genelinde ne kadar tutarlı performans gösterdiği üzerinde doğrudan etkisi vardır. Boru hattı yerleşimi kötü planlandığında, farklı kullanım noktaları arasında basınç dalgalanmaları yaşanabilir; gereksiz kıvrımlar, uzun mesafeler, kısıtlayıcı bağlantılar ve sızıntılar ise aletler ve üretim ekipmanlarının kullanabileceği kullanılabilir havayı azaltabilir. Bu nedenle , iyi planlanmış bir atölye basınçlı hava sistemi, kompresör ile ekipman arasındaki boruları basitçe bağlamak yerine, hava akışı talebi, basınç stabilitesi, erişilebilirlik ve gelecekteki değişiklikler dikkate alınarak tasarlanmalıdır.

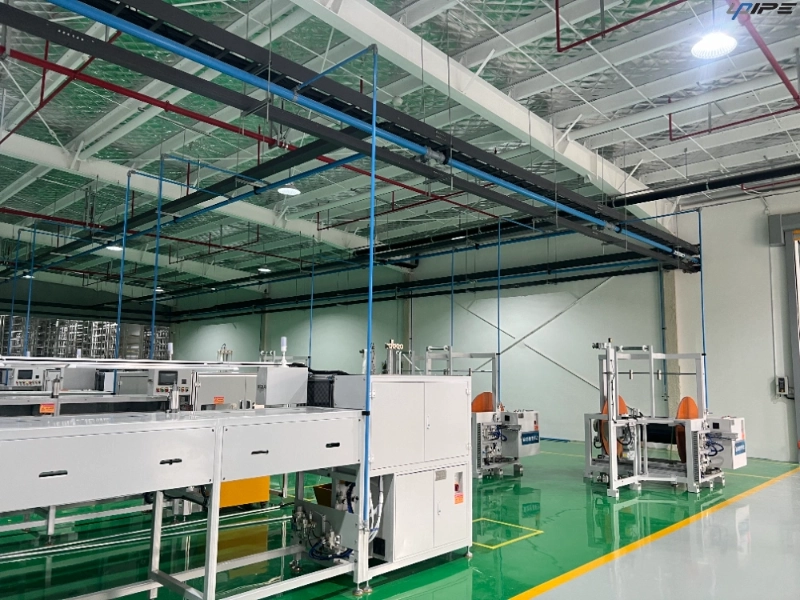

Endüstriyel atölyeler için alüminyum borular, temiz ve uyarlanabilir bir hava dağıtım ağı oluşturmaya yönelik pratik bir yaklaşım sağlar. UPIPE, modüler boru yapısını özel bağlantı parçaları ve sızdırmazlık bileşenleriyle birleştirerek basınçlı hava, vakum ve inert gaz uygulamaları için alüminyum alaşımlı boru çözümleri geliştirmektedir. Odak noktası, farklı çalışma alanlarında tutarlı basınç dağıtımını destekleyen verimli akış yolları, güvenli bağlantılar ve esnek düzenler oluşturmaktır.
Kompresör çıkışındaki basınç her iş istasyonunda otomatik olarak aynı basınca dönüşmez. Basınçlı hava dağıtım yolunda ilerledikçe düz boru bölümleri, dirsekler, T parçaları, vanalar, konektörler ve boru çapındaki değişiklikler boyunca direnç gelişir. Güzergah çok uzunsa veya aşırı kısıtlamalar içeriyorsa, birden fazla pnömatik cihaz aynı anda çalıştığında aşağı akış basıncı düşebilir.
Düzgün planlanmış bir atölye basınçlı hava sistemi düzeni, ana beslemeden her kullanım noktasına giden yolu kontrol ederek bu gereksiz kayıpları azaltmayı amaçlar. Borunun boyutu beklenen hava akışını yansıtmalı, branşmanların düzenlenmesi ise bireysel çalışma alanlarının mevcut hava için aşırı rekabet etmesini önlemelidir. Bu özellikle pnömatik aletlerin, montaj ekipmanlarının, kontrol cihazlarının ve otomatik makinelerin farklı zamanlarda çalıştığı atölyelerde önem kazanmaktadır.
Ana dağıtım güzergahı, bireysel dağıtımlar ve branşmanlar kurulmadan önce planlanmalıdır. Dengeli bir düzen, şube bağlantılarını pratik ve erişilebilir tutarken basınçlı havanın atölyede verimli bir şekilde dolaşmasına olanak tanır. Mühendisler, her boru bölümünü bağımsız olarak ele almak yerine, iş günü boyunca talep değiştiğinde tüm ağın nasıl davranacağını düşünmelidir.
Döngülü bir düzenleme, havanın besleme noktalarına birden fazla yönden ulaşabilmesi nedeniyle daha büyük atölye alanları için daha fazla esneklik sağlayabilir. Şubeler daha sonra ekipman konumlarına ve beklenen tüketime göre konumlandırılabilir. Daha küçük alanlar için, kısa dallara sahip, dikkatlice boyutlandırılmış bir ana hat yeterli olabilir. Her iki durumda da boru çapı, güzergah uzunluğu, bağlantı miktarı ve talep dağılımı birlikte dikkate alınmalıdır.
| Düzen faktörü | Neden önemli? | Tasarım değerlendirmesi |
|---|---|---|
| Ana boru boyutu | Mevcut hava akışını etkiler | Çapı talebe göre eşleştirin |
| Rota uzunluğu | Akış direncini artırır | Dağıtım yollarını pratik tutun |
| Şube konumu | Yerel baskıyı etkiler | Satış noktalarını talep bölgelerinin yakınına yerleştirin |
| Montaj miktarı | Akış kısıtlamaları ekler | Gereksiz bağlantılardan kaçının |
| Boru malzemesi | Dayanıklılığı ve bakımı etkiler | Korozyon direncini göz önünde bulundurun |
| Gelecekteki genişleme | Toplam talebi değiştirir | Ek şubeler için yer bırakın |
Bu yaklaşım, ağın değerlendirilmesini kolaylaştırır ve izole tasarım kararlarından kaynaklanan baskı sorunlarının önlenmesine yardımcı olur.
Malzeme seçimi uzun vadeli basınçlı hava dağıtımının önemli bir parçasıdır. Alüminyum alaşımlı borular, düşük ağırlığı korozyon direnciyle birleştirerek kurulum esnekliğinin ve uzun süreli temizliğin önemli olduğu atölyeler için uygun hale getirir. Korozyona eğilimli boru malzemelerinin aksine alüminyum, iç pas oluşumu nedeniyle giderek bozulabilen bir yüzeye bağlı değildir.
Borunun iç durumu da hava akışını etkiler. Pürüzsüz bir iç geçiş, basınçlı havanın daha az gereksiz dirençle hareket etmesine yardımcı olur ve korozyon ürünlerinin neden olduğu kirlenme olasılığını azaltır. Bu nedenle alüminyum basınçlı hava boru düzeni , havanın kompresör odası, üretim alanları ve bireysel iş istasyonları arasında dağıtılması için temiz bir temel sağlayabilir.
UPIPE, basınçlı hava, vakum ve inert gaz uygulamaları için tasarlanmış modüler bağlantılara sahip alüminyum alaşımlı borulara odaklanmaktadır. Bu, ekipman konumlarını katı bir boru hattı düzenlemesini takip etmeye zorlamak yerine, dağıtım rotasının gerçek atölye gereksinimlerine göre yapılandırılmasına olanak tanır.
Basınçlı hava boru hattı düz borudan çok daha fazlasından oluşur. Her dirsek, tişört, valf, konektör ve düşüş, havanın geçmesi gereken yolu değiştirir. Kötü seçilmiş veya gereksiz derecede kısıtlayıcı bileşenler, özellikle birkaç bağlantı parçasının ağın küçük bir bölümünde yoğunlaştığı durumlarda ek direnç oluşturabilir.
Verimli bağlantı geometrisi daha açık bir hava akışı yolunun korunmasına yardımcı olur. UPIPE alüminyum basınçlı hava boru bağlantı parçaları, koordineli borulama yaklaşımının bir parçası olarak tasarlanmış olup, hem kurulum esnekliğini hem de kontrollü hava akışını destekleyen bağlantılar sağlar. Tam boyutlu akış geçitleri ve uygun bağlantı yapıları, farklı boru hattı bölümlerinin buluştuğu yerlerde kısıtlamaların sınırlandırılmasına yardımcı olabilir.
Atölye uygulamaları için bu, bağlantı elemanı seçiminin bir kurulum detayı olarak değerlendirilmek yerine basınç kaybı hesaplamasına dahil edilmesi gerektiği anlamına gelir. Uygun çapa sahip bir boru hattı, bağlantı parçalarının aşırı kısıtlamalar oluşturması durumunda yine de gereksiz basınç kaybı yaşayabilir.
Basınç tutarlılığı yalnızca havanın borudan nasıl aktığına değil, aynı zamanda ağın onu ne kadar etkili bir şekilde tuttuğuna da bağlıdır. Sızıntı genellikle bağlantı noktaları, valfler, bağlantı parçaları ve sızdırmazlık alanları etrafında gelişir. Tek bir sızıntı küçük görünse bile, birden fazla sızıntı noktası kompresörün iş yükünü artırabilir ve üretim ekipmanının kullanabileceği basınçlı hava miktarını azaltabilir.
Bu nedenle güvenilir bir atölye hava borusu çözümü bağlantı bütünlüğüne güçlü bir vurgu yapmalıdır. UPIPE, güvenli bağlantıları ve tutarlı sızdırmazlık performansını desteklemek için özel sızdırmazlık bileşenleri ve modüler bağlantı yapıları kullanır. Doğru boru hazırlığı, hizalama, destek ve kurulum aynı derecede önemlidir çünkü mekanik stres zamanla bağlantıları etkileyebilir.
Sızıntıyı azaltmak, çalışma saatlerinin uzun olduğu atölyelerde özellikle değerlidir. Önlenebilir hava kaybının önlenmesi, kullanılabilir basıncın korunmasına yardımcı olurken, daha yüksek kompresör çıkışı yoluyla dağıtım verimsizliklerini telafi etme ihtiyacını azaltır.
Dağıtım yolu ile pnömatik alet veya makine arasındaki son bağlantı dikkatli bir ilgiyi hak etmektedir. Ekipmandan çok uzağa yerleştirilen bir düşüş, daha uzun esnek hortumlar, ek konektörler veya karmaşık yönlendirme gerektirebilir. Bu ekstra unsurlar direnç yaratabilir ve bakımı daha da zorlaştırabilir.
Bu nedenle kullanım noktası bağlantıları gerçek iş istasyonu gereksinimlerine göre yerleştirilmelidir. Hızlı bağlantı parçaları ve uygun konektörler, ana boru hattından bireysel ekipmanlara daha organize bir geçiş sağlayabilir. Nem yönetiminin önemli olduğu durumlarda damla düzenlemesinde yoğuşma davranışı ve drenaj gereksinimleri de dikkate alınmalıdır.
İyi planlanmış bir endüstriyel atölye basınçlı hava boru düzeni, ana dağıtım yolunun verimliliğinden ödün vermeden her bir çıkışa erişimi kolaylaştırır. Erişilebilirlik ile hava akışı arasındaki bu denge, ekipman konumlarının zamanla değişebileceği atölyeler için çok önemlidir.
Atölye düzenleri nadiren değişmeden kalır. Üretim ekipmanının yeri değiştirilebilir, yeni pnömatik aletler eklenebilir veya ilave çalışma alanları basınçlı havaya ihtiyaç duyabilir. Değiştirilmesi zor olan bir işlem hattı, bu değişiklikler meydana geldiğinde bir kısıtlama haline gelebilir.
Alüminyum borular modüler kuruluma çok uygundur çünkü nispeten düşük ağırlığı taşımayı ve konumlandırmayı kolaylaştırır. UPIPE'nin bağlantı temelli yaklaşımı, boruların, dirseklerin, te'lerin, vanaların, kelepçelerin ve diğer bileşenlerin atölyenin düzenine göre farklı konfigürasyonlarda monte edilmesine olanak tanır.
Bu esneklik aynı zamanda bakımı da kolaylaştırabilir. Ağın tamamını kalıcı kaynaklı bir yapı olarak ele almadan bireysel bölümlere erişilebilir veya değişiklik yapılabilir. Üretimini kademeli olarak genişletmeyi planlayan işletmeler için atölyelere yönelik esnek basınçlı hava boruları , yalnızca mevcut ekipman konumları etrafında tasarlanan bir yerleşim düzeninden daha fazla uyarlanabilirlik sağlayabilir.
Boru çapının yalnızca kompresör çıkış boyutuna göre seçilmesi verimsiz bir dağıtım yolu oluşturabilir. Bunun yerine ağ, birden fazla alet veya makineden gelen eş zamanlı talep de dahil olmak üzere, farklı noktalarda ihtiyaç duyulan hava miktarına göre değerlendirilmelidir.
Yoğun talep özellikle önemlidir. Düşük yüklü çalışma sırasında bir boru hattı yeterli görünebilir ancak birkaç pnömatik cihaz birlikte çalıştığında fark edilebilir basınç düşüşü yaşayabilir. Doğru boyutlandırma, malzeme maliyetlerini gereksiz yere artırmadan yeterli hava akışının korunmasına yardımcı olur.
Mühendisler ayrıca kompresör ile en uzak kullanım noktası arasındaki mesafeyi de dikkate almalıdır. Dağıtım mesafesi arttıkça verimli bir rotanın korunması daha önemli hale gelir. Endüstriyel atölyeler için iyi tasarlanmış bir basınçlı hava boru hattı, değişen çalışma koşulları altında istikrarlı teslimatı desteklemek için uygun boru kapasitesini hassas yönlendirmeyle birleştirir.
Boruların satın alma fiyatı toplam maliyetin yalnızca bir kısmıdır. Enerji tüketimi, sızıntı, bakım, kurulum işçiliği ve gelecekte yapılacak değişikliklerin tümü basınçlı hava ağının yaşam döngüsü değerini etkileyebilir.
Dikkatlice planlanmış bir atölye düzeni, kompresör çıkışını artırarak basınç kaybını telafi etme ihtiyacını azaltabilir. Ayrıca sızıntı tespitini, bileşen değişimini ve ağ genişletmeyi de kolaylaştırabilir. Bu avantajlar, boru hattının çok sayıda iş istasyonuna hizmet vermesi veya sürekli çalışması durumunda daha anlamlı hale gelir.
UPIPE'nin alüminyum alaşımlı boru sistemi yaklaşımı, bu pratik gereksinimleri karşılamak için korozyon direncini, modüler yapıyı, özel bağlantı parçalarını ve sızdırmazlık bileşenlerini birleştirir. Tek bir izole özelliğe odaklanmak yerine, komple düzen, istikrarlı hava akışı, güvenli bağlantılar, verimli kurulum ve uzun vadeli uyarlanabilirlik etrafında geliştirilmelidir .
Bileşenleri seçmeden önce mühendisler ve satın alma ekipleri tüm dağıtım rotasını değerlendirmelidir. Aşağıdaki faktörler yararlı bir başlangıç noktası sağlar:
Toplam ve pik basınçlı hava talebi
Kompresörden her çalışma alanına olan mesafe
Ana ve branşman boru çapı
Çıkışların sayısı ve konumu
Bağlantı parçalarının miktarı ve geometrisi
Bağlantı ve sızdırmazlık gereksinimleri
Bakım için erişilebilirlik
Yoğuşma yönetimi
Potansiyel ekipmanın taşınması
Gelecekteki genişletme gereksinimleri
Bu kontrol listesi, atölye borulama projelerinde sık karşılaşılan bir sorunun önlenmesine yardımcı olur: tüm ağ boyunca nasıl etkileşime girdiklerini dikkate almadan tek tek bileşenlerin seçilmesi. Amaç, kurulumu, çalıştırılması, incelenmesi ve değiştirilmesi pratik kalırken faydalı basıncı da koruyan bir dağıtım rotası olmalıdır.
Basınç dağıtımı boru çapından, güzergah uzunluğundan, hava akışı talebinden, bağlantı geometrisinden, bağlantı kısıtlamalarından ve sızıntıdan etkilenir. Dengeli bir düzen, kompresör ile kullanım noktaları arasındaki gereksiz direncin en aza indirilmesine yardımcı olur.
Evet. Alüminyum düşük ağırlık, korozyon direnci ve düzgün bir iç geçiş sunarak temiz hava akışının, kurulum esnekliğinin ve uzun süreli dayanıklılığın önemli olduğu basınçlı hava dağıtımı için uygun hale getirir.
Çıkışlar, çalıştırma ve bakım için pratik erişimi korurken, basınçlı hava gerektiren ekipmana yakın yerleştirilmelidir. Konumları aynı zamanda genel şube düzenine ve yoğunlaşma yönetimi yaklaşımına da uygun olmalıdır.
Evet. Dirsekler, T-parçaları, valfler ve konektörler, basınçlı hava yön değiştirdiğinde veya bağlantı noktalarından geçerken direnç oluşturabilir. Verimli bağlantı geometrisi daha açık bir hava akışı yolunun korunmasına yardımcı olabilir.
Sızıntılar kullanılabilir basınçlı hava miktarını azaltır ve kompresörün iş yükünü artırabilir. Güvenli bağlantılar ve etkili sızdırmazlık, basıncın korunmasına ve önlenebilir enerji kaybının azaltılmasına yardımcı olur.
Gelecekteki ekipman konumları, ek hava talebi, şube kapasitesi, erişilebilir bağlantı noktaları ve mevcut düzeni değiştirme yeteneğinin tümü kurulumdan önce dikkate alınmalıdır. Modüler bir alüminyum boru yaklaşımı gelecekteki ayarlamaları daha pratik hale getirebilir.
