Fabrikanızın Basınçlı Hava Gereksinimlerini Tanımlayın
Doğru alüminyum basınçlı hava borusunu seçmek , fabrikanın çalışma gereksinimlerini anlamakla başlar. Tedarikçileri karşılaştırmadan veya fiyat teklifi istemeden önce gerekli hava akışını, çalışma basıncını, boru hattı uzunluğunu ve hava kullanım noktalarının sayısını belirleyin. Bu faktörler boru çapını, bağlantı seçimini ve dağıtım ağının genel düzenini etkiler.
Farklı üretim ortamları farklı hava tüketimi modellerine sahiptir. Otomotiv imalatı, akü üretimi, elektronik montajı ve makine işleme, değişen akış taleplerine ve çalışma döngülerine sahip ekipmanları içerebilir. Alıcılar, yoğun üretim dönemlerinde hava akışını kısıtlayan boruları seçmekten kaçınmak için hem normal tüketimi hem de yoğun talebi değerlendirmelidir.
Gelecekteki üretim değişiklikleri de dikkate alınmayı hak ediyor. Ek ekipman veya üretim hatları planlanıyorsa ana dağıtım hattı, beklenen talebe göre değerlendirilmelidir. Satın alma aşamasında net bir spesifikasyon verilmesi, boyutlandırma hatalarının, gereksiz malzeme maliyetlerinin ve kurulum sonrasında önlenebilir değişikliklerin önlenmesine yardımcı olur.
Boru Boyutlarını ve Boyut Uyumluluğunu Kontrol Edin
Fabrikalar için alüminyum basınçlı hava borusu satın alırken boru boyutları doğrulanması gereken ilk özellikler arasındadır. Nominal çap borunun boyutunu belirler ancak gerçek iç çapa eşit olması şart değildir. İç çap hava akışını ve basınç kaybını etkilerken, dış çap montaj açıklıkları ve bağlantı uyumluluğu açısından önemlidir.
UPIPE, DN20'den DN200'e kadar nominal çaplarda ve standart boru uzunluğu 5,8 metre olan alüminyum borular sunmaktadır. Bu aralık, alıcıların ana hatlar, dağıtım kolları ve ekipman bağlantılarına yönelik seçenekleri proje gereksinimlerine göre değerlendirmesine olanak tanır.
Nominal çap | İç çap | Dış çap | Standart uzunluk |
|---|
DN20 | 17,5 mm | 20,2 mm | 5,8 m |
DN25 | 22,5 mm | 25,2 mm | 5,8 m |
DN40 | 36,6 mm | 40,2 mm | 5,8 m |
DN50 | 46,2 mm | 50,2 mm | 5,8 m |
DN65 | 63,0 mm | 67,6 mm | 5,8 m |
DN80 | 80,0 mm | 84,8 mm | 5,8 m |
DN100 | 96,8 mm | 101,8 mm | 5,8 m |
DN125 | 119,4 mm | 125,2 mm | 5,8 m |
DN148 | 142,2 mm | 148,2 mm | 5,8 m |
DN200 | 198,2 mm | 205,2 mm | 5,8 m |
Boyutlar, sağlanan UPIPE ürün bilgilerine dayanmaktadır. Sipariş vermeden önce özellikleri ve bağlantı uyumluluğunu onaylayın.
Endüstriyel alüminyum hava borusu boyutlarını karşılaştırırken alıcılar yalnızca nominal boyuta göre bir çap seçmemelidir. Hava akışı talebi, çalışma basıncı, rota uzunluğu ve kabul edilebilir basınç kaybı birlikte değerlendirilmelidir. Karmaşık yerleşim düzenleri için mühendislik hesaplamaları, önerilen boyutların en zorlu noktalarda gerekli basıncı koruyup korumayacağının belirlenmesine yardımcı olabilir.
Çalışma Basıncını ve Çalışma Koşullarını Doğrulayın
Seçilen boruların amaçlanan çalışma koşullarına dayanması gerektiğinden, çalışma basıncı değeri satın almada kritik öneme sahiptir. UPIPE, 16 bar'a kadar çalışma basıncını listeliyor. Alıcılar, özellikle çalışma koşulları belirtilen sınıra yaklaştığında, satın alma işlemini tamamlamadan önce belirli boru ve bağlantı parçası konfigürasyonu için izin verilen basıncı doğrulamalıdır.
Normal çalışma basıncını olası basınç dalgalanmalarından ayırmak da önemlidir. Tasarım, yalnızca kompresörün maksimum nominal basıncına dayanmak yerine, gerçek çalışma aralığını ve uygulanabilir proje gereksinimlerini hesaba katmalıdır. Uyumlu bağlantı parçaları, contalar, vanalar ve aksesuarlar aynı çalışma koşullarına uygun olmalıdır.
Basınçla birlikte sıcaklık da gözden geçirilmelidir. Uygun konfigürasyon çevreye ve taşınan ortama bağlıdır, dolayısıyla alıcılar sipariş vermeden önce UPIPE ile sıcaklığın uygunluğunu teyit etmelidir. Bu, özellikle boruların tipik fabrika ortamından farklı koşullar altında çalışacağı durumlarda önemlidir.
Taşınan Ortamı Onaylayın
Her endüstriyel boru her gaz veya akışkana uygun değildir. Alüminyum basınçlı hava borusu satın almadan önce ağın basınçlı hava mı, vakum mu yoksa inert gaz mı taşıyacağını belirleyin. Ortam, malzeme uyumluluk gereksinimlerini, sızdırmazlık seçimini ve boruların çalışacağı koşulları etkiler.
UPIPE, basınçlı hava, vakum ve nitrojen, helyum ve argon dahil inert gazlara yönelik uygulamaları listeler. Alıcılar amaçlanan ortamı açıkça belirtmeli ve seçilen tüm bileşenlerin uygulama için uygun olduğunu doğrulamalıdır. Bu özellikle belirli gaz saflığı, sızdırmazlık veya işletme gereksinimleri olan projeler için önemlidir.

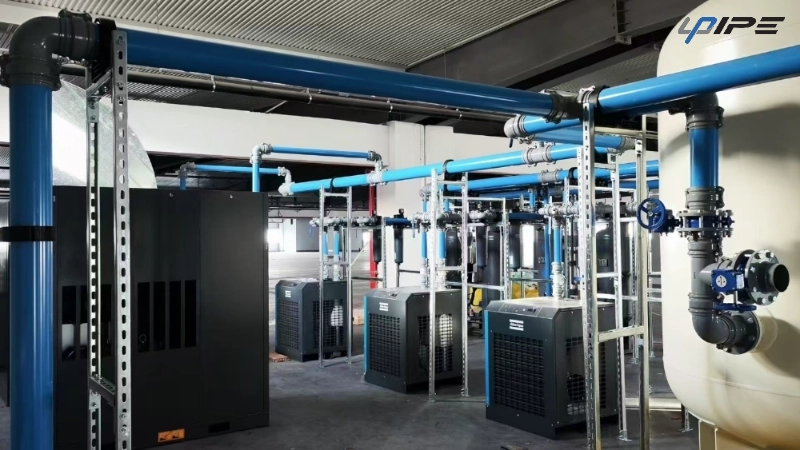

Basınçlı hava uygulamaları için alıcıların hava işleme düzenlemesini de incelemesi gerekir. Nem, yağ taşınması ve diğer kirletici maddeler bakım gereksinimlerini ve sonraki ekipman performansını etkileyebilir. Uygun filtreleme, kurutma, drenaj ve bakım uygulamaları, genel basınçlı hava kurulumunun bir parçası olarak dikkate alınmalıdır.
Tüm Boru Hattındaki Basınç Kaybını Değerlendirin
Nominal boyut gereksinimini karşılayan bir boru, dağıtım şebekesindeki basınç kaybının aşırı olması durumunda yine de uygun olmayabilir. Basınç kaybı iç çapa, hava akışına, boru hattı uzunluğuna, çalışma koşullarına ve bağlantı elemanlarının direncine bağlıdır. Uzun güzergahlar ve yüksek talep gören branşmanlar, genellikle bireysel makinelere hizmet veren kısa bağlantılardan daha dikkatli bir değerlendirme gerektirir.
Endüstriyel basınçlı hava borularını satın almadan önce önerilen boyutların gerekli akış hızına ve izin verilen basınç düşüşüne uygun olup olmadığını sorun. Hesaplama yalnızca düz boru kesitlerini dikkate almak yerine dirsekleri, T-parçalarını, vanaları, konnektörleri ve diğer bileşenleri içermelidir.
Borunun doğru boyutlandırılması, gereksiz derecede yüksek kompresör tahliye basıncına ihtiyaç duymadan ekipmana gerekli basıncın sağlanmasına yardımcı olur. Bu, daha verimli çalışmayı destekleyebilir, ancak gerçek enerji performansı aynı zamanda kompresör verimliliğine, sızıntıya, hava arıtmaya ve çalışma uygulamalarına da bağlıdır. Rakamlar ilgili mühendislik verileriyle desteklenmediği sürece, tedarikçilerin sabit enerji tasarrufu iddialarından kaçının.
Bağlantı Parçalarının Kontrol Edilmesi ve Boru Uyumluluğunun Tamamlanması
Boruların bağlantı uyumluluğunu onaylamadan satın alınması kurulum sırasında gecikmelere neden olabilir. Eksiksiz bir fabrika hava dağıtım ağı, düz borular, 90 derecelik dirsekler, T'ler, borudan boruya konnektörler, flanşlar, vanalar, uç kapakları ve ekipman tutucuları gerektirebilir. Bu bileşenler boru boyutlarına ve amaçlanan yerleşim planına göre seçilmelidir.
UPIPE, montajı, modifikasyonu ve gelecekteki genişlemeyi kolaylaştırmak için tasarlanmış modüler mekanik bağlantılar kullanır. Sipariş vermeden önce alıcılar, seçilen konfigürasyon için bağlantı özelliklerini, sızdırmazlık bileşenlerini ve aksesuar gereksinimlerini doğrulamalıdır. Uyumluluk onaylanmadan farklı ürün serilerinden bileşenlerin karıştırılması, kurulum zorluklarına veya güvenilir olmayan bağlantılara yol açabilir.
Malzemeleri satın almadan önce bir ön boru düzeni hazırlamak da faydalıdır. Ana hattın, branşmanların, dikey inişlerin, ekipman bağlantılarının ve izolasyon noktalarının işaretlenmesi, gereken miktarların tahmin edilmesine yardımcı olur. Bir yerleşim çizimi, satın alma hatalarını azaltabilir ve teklif karşılaştırmalarını daha doğru hale getirebilir.
Alüminyum Boruları Geleneksel Çelik Seçenekleriyle Karşılaştırın
Malzeme seçimi kurulum işini, korozyon yönetimini ve gelecekteki değişiklikleri etkiler. Alüminyum basınçlı hava borusu, kullanımı kolaylaştırabilecek hafif bir yapı sunarken, korozyona dayanıklı özellikleri, çelik borularla ilgili bazı bakım sorunlarını azaltabilir. Gerçek performans çevreye, malzeme durumuna ve bakım uygulamalarına bağlıdır.
Satın alma faktörü | Alüminyum basınçlı hava borusu | Geleneksel çelik boru |
|---|
Ağırlık | Hafif yapı | Genellikle daha ağır |
Korozyon yönetimi | İyi korozyon direnci | Koruyucu kaplamalar ve bakım gerektirebilir |
Kurulum | Modüler mekanik bağlantılar | Genellikle kaynak veya diş açmayı içerir |
Değişiklik | Esnek yeniden yapılandırma için tasarlandı | Daha kapsamlı değişiklik çalışmaları gerektirebilir |
Malzeme planlama | Uyumlu bağlantı parçalarını ve aksesuarları kontrol edin | Birleştirme yöntemlerini ve koruyucu gereksinimleri kontrol edin |
Karşılaştırma, tek bir malzemenin her zaman tercih edildiğini varsaymak yerine fabrikanın gerçek ihtiyaçlarına odaklanmalıdır. İlk satın alma fiyatı yalnızca bir husustur; kurulum işçiliği, bağlantı gereksinimleri, bakım ve gelecekteki yerleşim değişiklikleri de toplam proje maliyetini etkileyebilir.
Sık ekipman değişikliği öngören fabrikalar için modüler bağlantılar pratik avantajlar sunabilir. Ancak nihai seçim mühendislik gereksinimlerine, proje bütçesine, çevresel koşullara ve seçilen boru konfigürasyonunun uygunluğuna dayanmalıdır.
Tedarikçi Yeterliliğini ve Teklif Ayrıntılarını Değerlendirin
Rekabetçi bir fiyat teklifi, doğru bir karşılaştırma için yeterli teknik bilgi sağlamalıdır. Alıcılar mevcut boru boyutlarını, çalışma basıncını, standart uzunlukları, montaj aralığını, teslimat düzenlemelerini ve teknik desteği kontrol etmelidir. Sipariş vermeden önce bu ayrıntıların onaylanması, teklif ile teslim edilen malzemeler arasındaki tutarsızlıkların önlenmesine yardımcı olur.
UPIPE mavi, sarı ve gri renklerde alüminyum basınçlı hava boru seçenekleri sunar. Belirli renklere, boyutlara veya aksesuar kombinasyonlarına ihtiyaç duyan alıcılar, tedarikçiyle stok durumunu ve teslimat sürelerini teyit etmelidir. Projeye özel gereksinimler, sipariş işleme sırasında varsayımlara bırakılmak yerine açıkça belgelenmelidir.
Fiyat teklifi talep ederken aşağıdaki bilgileri hazırlayın:
Gerekli nominal çaplar ve tahmini miktarlar
Çalışma basıncı ve beklenen hava akışı
Taşınan ortam ve çalışma sıcaklığı
Yaklaşık boru hattı uzunluğu ve yerleşim çizimi
Gerekli bağlantı parçaları, vanalar, flanşlar ve aksesuarlar
Proje konumu ve beklenen teslimat programı
Bu ayrıntıların sağlanması UPIPE'nin talep edilen konfigürasyonu daha doğru bir şekilde değerlendirmesini sağlar. Ayrıca, alıcıların teklifleri tutarlı bir şekilde karşılaştırmasına yardımcı olarak, temel bileşenleri hariç tutan görünüşte daha ucuz bir teklifi seçme riskini azaltır.

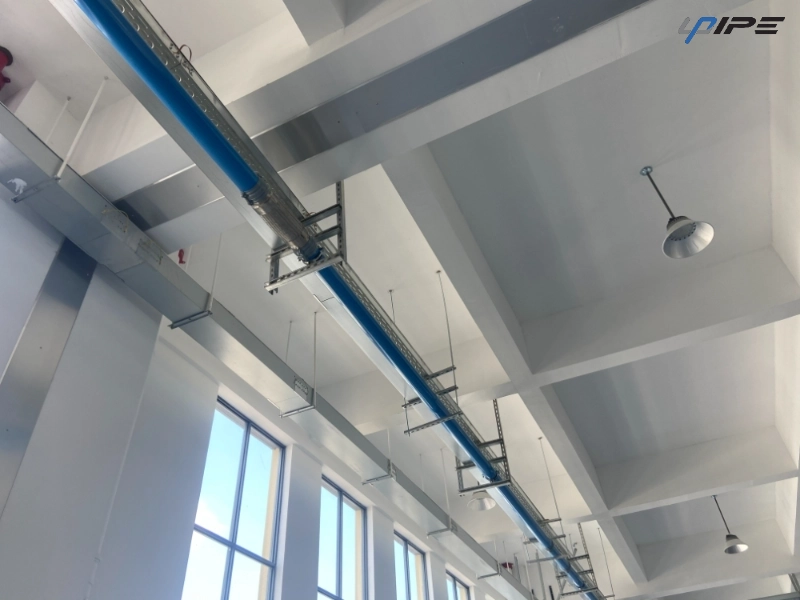

Kurulum ve Gelecekteki Genişletme Planı
Son sipariş onaylanmadan önce kurulum koşulları kontrol edilmelidir. Mevcut alan, boru yönlendirmesi, destek yerleri, bağlantı noktaları ve bakım için erişim, boru malzemelerinin miktarını ve düzenini etkileyebilir. Standart UPIPE boru uzunluğu 5,8 metredir; kesme gereksinimleri, bağlantılar ve kurulum atıklarını tahmin ederken bu uzunluğun dikkate alınması gerekir.
İyi planlanmış bir düzen, gereksiz virajlardan ve aşırı güzergah uzunluğundan kaçınarak vanalara ve servis noktalarına kolay erişime olanak sağlamalıdır. Boru destekleri seçilen boru ve saha koşullarına uygun olmalıdır. Kurulum, üreticinin talimatlarına ve geçerli mühendislik gereksinimlerine uygun olmalıdır.
Ana hatların ve önemli branşların kapasitesi belirlenirken gelecekteki genişleme dikkate alınmalıdır. Modüler bir alüminyum basınçlı hava borusu ağı, orijinal boyutların ve bağlantıların ek talebe uygun olması koşuluyla daha sonraki ayarlamaları daha kolay hale getirebilir. Kapasite ve bağlantı noktalarının erken planlanması, üretim gereksinimleri değiştiğinde kesintilerin azaltılmasına yardımcı olabilir.
Sıkça Sorulan Sorular
Alüminyum basınçlı hava borusu satın almadan önce neleri kontrol etmeliyim?
Hava akışı talebi, çalışma basıncı, boru boyutları, taşınan ortam ve izin verilen basınç kaybıyla başlayın. Ardından bağlantı uyumluluğunu, kurulum gerekliliklerini, tedarikçi spesifikasyonlarını ve teslimat düzenlemelerini doğrulayın.
UPIPE hangi boyutları sunuyor?
Yayınlanan UPIPE aralığı, 5,8 metrelik standart boru uzunluğuyla DN20'den DN200'e kadar nominal çapları kapsar. Sipariş vermeden önce gerekli boyutları ve aksesuarların mevcut olup olmadığını onaylayın.
UPIPE alüminyum borular 16 bar basınca dayanabilir mi?
UPIPE, 16 bar'a kadar çalışma basıncını listeliyor. Seçilen konfigürasyon için izin verilen basınç, proje koşulları ve bileşen uyumluluğu esas alınarak tedarikçi ile teyit edilmelidir.
Alüminyum basınçlı hava borusu vakum ve inert gazlar için uygun mudur?
UPIPE, nitrojen, helyum ve argon dahil olmak üzere basınçlı hava, vakum ve inert gaz uygulamalarını listeler. Alıcılar, satın almadan önce belirli ortam ve çalışma koşulları için uyumluluğu doğrulamalıdır.
Hangi bilgiler doğru bir teklif alınmasına yardımcı olur?
Gerekli boru boyutlarını, tahmini miktarları, çalışma basıncını, hava akışını, taşınan ortamı, boru hattı uzunluğunu, yerleşim çizimini, proje konumunu ve aksesuar gereksinimlerini sağlayın. Spesifikasyonların eksiksiz olması, tedarikçinin uygun konfigürasyonu değerlendirmesine yardımcı olur.
Endüstriyel basınçlı hava boruları için neden UPIPE'yi seçmelisiniz?
UPIPE, endüstriyel hava dağıtımı için birden fazla nominal çapta alüminyum borular, hafif yapı ve modüler mekanik bağlantılar sunar. Alıcılar, sipariş vermeden önce proje gereksinimlerini, uyumlu bağlantı parçalarını ve uygun konfigürasyonu doğrudan UPIPE ile görüşebilir.
