Endüstriyel Hava Akışı için Basınçlı Hava Borusu Tasarımını Boyutlandırma

Basınçlı hava dağıtımı genellikle bir kompresör ile pnömatik ekipman arasındaki basit bir bağlantı olarak kabul edilir, ancak boru ağı, havanın her kullanım noktasına ne kadar verimli bir şekilde ulaştığı üzerinde doğrudan etkiye sahiptir. Boru çapı çok küçük olduğunda, güzergah gereksiz derecede uzun olduğunda veya bağlantı parçaları aşırı direnç gösterdiğinde, basınçlı hava ona ihtiyaç duyan ekipmana ulaşmadan basınç düşebilir. Bu nedenle iyi planlanmış bir basınçlı hava boru tasarımında hava akışı talebi, çalışma basıncı, boru uzunluğu, basınç kaybı, bağlantı parçaları, yerleşim düzeni, sızıntı kontrolü ve gelecekteki kapasite aynı anda dikkate alınmalıdır.

Endüstriyel tesisler için amaç sadece mevcut en büyük boruyu seçmek değildir. Daha pratik amaç, kurulumu, bakımı, değiştirilmesi ve genişletilmesi kolay kalarak gerekli hava akışını kontrollü basınç kaybıyla sağlayabilen bir dağıtım ağı oluşturmaktır. Bu, üretim alanlarında aynı anda çalışan birden fazla pnömatik makine bulunduğunda veya ilave ekipmanın daha sonra eklenebileceği durumlarda özellikle önem kazanır.

Boru Çapını Seçmeden Önce Hava Akışı Talebiyle Başlayın

Basınçlı hava borusunun boyutlandırılmasında ilk adım, gerçek hava akışı gereksiniminin anlaşılmasıdır. Pnömatik aletler, silindirler, valfler, aktüatörler, paketleme ekipmanları, otomasyon ekipmanları ve proses makineleri çok farklı tüketim modellerine sahip olabilir. Bazı cihazlar sürekli olarak çalışırken bazıları kısa süreliğine yüksek hava akışına ihtiyaç duyar. Bu nedenle yalnızca kompresör kapasitesine bakmak, dağıtım ağının neyi yönetmesi gerektiğine dair eksik bir resim verebilir.

Yararlı bir yaklaşım, bireysel ekipmanın tüketimini belirlemek ve ardından bu gereksinimlerin nasıl örtüştüğünü değerlendirmektir. Ana dağıtım hattı, yalnızca tek bir makine için boyutlandırılmak yerine, bağlı üretim alanlarının beklenen talebini karşılamalıdır. Birden fazla kullanıcı aynı anda çalışabiliyorsa, bunların birleşik talebi, gerekli boru kapasitesinin belirlenmesinde önemli bir referans haline gelir.

Bu aşamada gelecekteki talebin de dikkate alınması gerekir. Bir fabrika, ilk kurulumdan sonra üretim istasyonları ekleyebilir, atölyeyi genişletebilir veya pnömatik cihazların sayısını artırabilir. Ana rotayı sadece bugünkü tüketime göre tasarlamak daha sonra kısıtlamalar yaratabilir. Genişletme için makul kapasiteye izin verilmesi, genel endüstriyel basınçlı hava boru tasarımının hizmet ömrü boyunca daha pratik olmasını sağlayabilir.

Tüm Ağdaki Basınç Kaybını Değerlendirin

Basınç kaybı, basınçlı hava borularının boyutlandırılmasında en önemli hususlardan biridir. Hava bir borudan geçerken, hareketli hava ile iç yüzey arasındaki sürtünme direnç oluşturur. Rota ne kadar uzunsa ve hava akışı ne kadar yüksek olursa bu direnç o kadar önemli hale gelir. Bu nedenle, küçük boyutlu bir boru, kompresör tarafı ile kullanım noktası arasında gözle görülür bir basınç farkına neden olabilir.

Ancak basınç kaybı sadece düz boru kesitlerinden kaynaklanmamaktadır. Dirsekler, te'ler, valfler, redüktörler, konektörler ve diğer bileşenler de hava akışını etkiler. Göreceli olarak kısa boru uzunluğuna sahip bir ağ, bağlantı parçaları kötü seçilirse veya yerleşim düzeni çok fazla ani yön değişikliği içeriyorsa yine de gereksiz dirençle karşılaşabilir.

Bu nedenle eksiksiz bir basınçlı hava borusu tasarımında, yalnızca düz boru uzunluğunu hesaplamak yerine tüm hava akış yolunu değerlendirmeniz gerekir. Amaç, kağıt üzerinde belirli bir boru çapına ulaşmak yerine, ekipmanın çalıştığı yerde yeterli basıncı korumaktır.

Boru Çapı Hava Akışı Performansını Nasıl Etkiler?

Boru çapı, basınçlı hava için mevcut iç geçişi belirler. Hava akışı talebi yüksek kalırken çap küçültüldüğünde hava hızı artar ve sürtünme kayıpları daha önemli hale gelebilir. Bu, özellikle birden fazla makinenin aynı branşmandan hava çektiği durumlarda basınç düzenlemesini daha da zorlaştırabilir.

Boru çapının arttırılması daha fazla iç akış alanı sağlar ve direnci azaltabilir, ancak aşırı boyutlandırmaya da dikkatle yaklaşılmalıdır. Daha büyük bir boru daha fazla malzeme gerektirir ve gerçek hava akışı gereksinimi nispeten düşükse anlamlı faydalar sağlamadan kurulum maliyetlerini artırabilir. Bu nedenle uygun çap talebe, mesafeye, basınç gerekliliklerine ve genel dağıtım düzenlemesine bağlı olmalıdır.

Bu nedenle, basınçlı hava borusunun boyutlandırılması, yalnızca boru boyutuna dayalı basit bir kural yerine, bir mühendislik dengesi olarak ele alınmalıdır. Uygun bir tasarım, dağıtım ağını gereksiz pahalı bir kuruluma dönüştürmeden yeterli kapasiteyi sağlar.

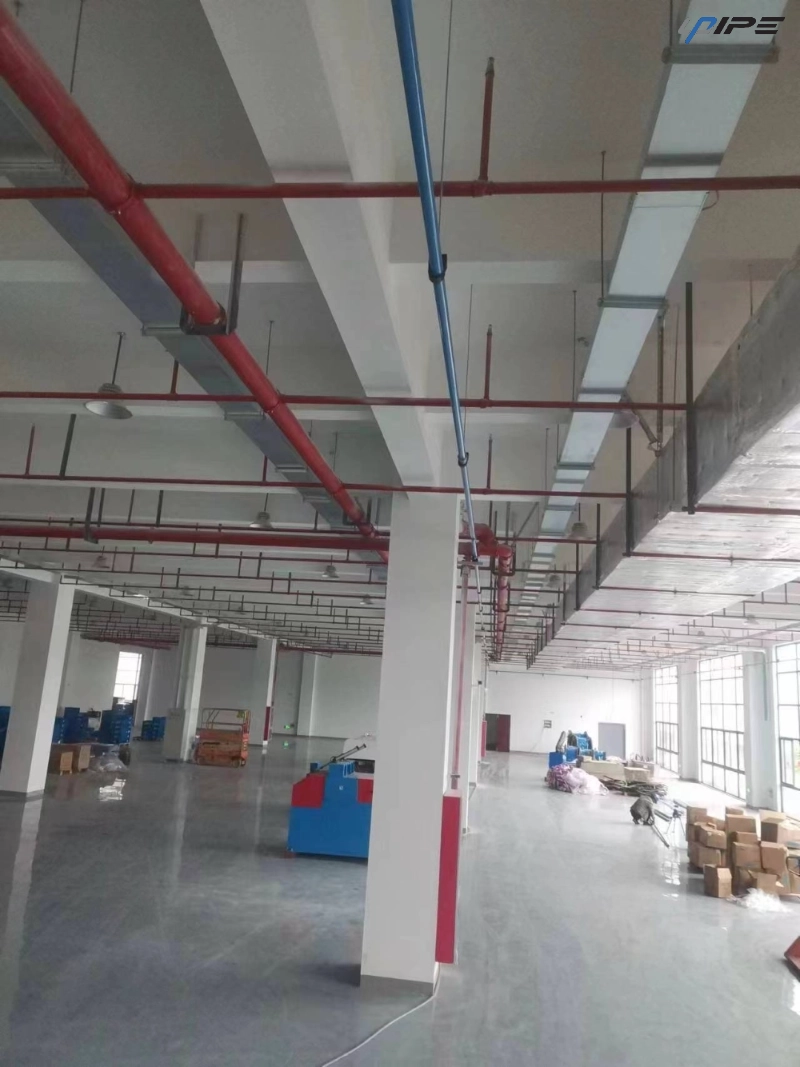

Uzun Vadeli İşlemler ve Dağıtım Düzeni Hesabı

Boru uzunluğunun basınç kaybı üzerinde önemli bir etkisi vardır. Besleme noktası ile ekipman arasındaki mesafe arttıkça basınçlı hava daha büyük bir iç yüzey alanında dirençle karşılaşır. Uzun üretim salonları, çok bölgeli atölyeler ve büyük üretim tesisleri bu nedenle kompakt kurulumlardan daha dikkatli planlama gerektirir.

Boruların fiziksel düzeni de dikkate alınmalıdır. Doğrudan bir rota gereksiz direnci azaltabilir, ancak en kısa rota, gelecekteki bağlantıları zorlaştırıyorsa her zaman en kullanışlı rota değildir. Düzgün planlanmış bir ana hat, şube uzunluklarını yönetilebilir tutarken ve ek ekipmanlar için pratik bağlantı noktaları bırakırken birden fazla üretim alanına hizmet verebilir.

Daha büyük kurulumlar için, uygun olduğunda döngülü bir dağıtım düzenlemesi de düşünülebilir. Havanın birden fazla yönden beslenmesi, hava akışının farklı alanlara dağıtılmasına ve uzun bir kola bağımlılığın azaltılmasına yardımcı olabilir. En uygun düzenleme tesis yerleşim planına, talep dağılımına, mevcut basınca ve genişleme planlarına bağlıdır.

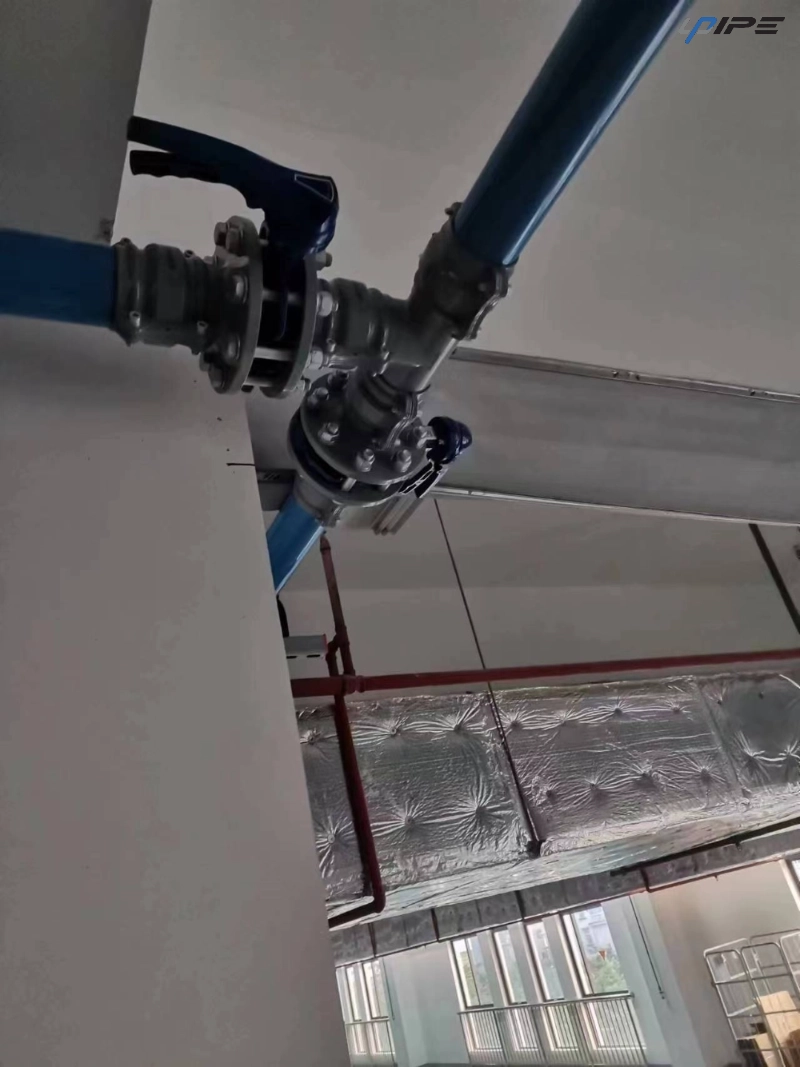

Ebatlama İşleminde Ek Parçaları Göz Ardı Etmeyin

Bağlantı parçaları, hava akışı üzerinde fiziksel boyutlarının önerdiğinden daha büyük bir etkiye sahip olabilir. Her dirsek yön değiştirir, her T dirseği akışı böler ve her valf ya da konnektör başka bir dahili geçişi devreye sokar. Bir boru hattı güzergahında çok sayıda bağlantı parçası bulunuyorsa, beklenen basınç kaybı değerlendirilirken bunların birleşik direnci dikkate alınmalıdır.

UPIPE, alüminyum boru bağlantı parçalarının iç tasarımına özel önem vermektedir. Dirsekleri, tişörtleri ve hızlı düşüşleri, daha yumuşak hava akışını desteklemek ve gereksiz basınç kaybını azaltmak amacıyla akışı yönlendiren yapılar kullanır. Bu önemlidir çünkü bir boru ağı yalnızca basınçlı havanın geçtiği yolun tamamı kadar verimlidir.

Bağlantı kalitesi bir diğer önemli husustur. İyi kapatılmamış bağlantılar, boru çapı doğru seçildiğinde bile basınçlı havayı kademeli olarak serbest bırakabilir. UPIPE, bağlantı güvenilirliğini artırmak ve titreşim veya yanlış kurulumdan kaynaklanan sızıntıyı azaltmak için tasarlanmış entegre kalıplanmış konektörler ve sızdırmazlık yapıları kullanır.

İç Yüzeyleri Temiz ve Hava Dağıtımına Uygun Tutun

Basınçlı hava borusunun iç durumu önemlidir çünkü havanın ağ içerisinde mümkün olduğunca az gereksiz dirençle ve kirlenmeyle dolaşması gerekir. Pürüzlü, kirli veya zayıf şekilde korunan iç yüzeyler, kurulum ve çalıştırma sırasında ek sorunlar yaratabilir.

UPIPE alüminyum borular saf alüminyumdan üretilmiş olup, iç yüzeyleri temiz olacak şekilde tasarlanmıştır. Boru uçları hassas bir şekilde kesilirken, paketleme önlemleri nakliye ve depolama sırasında iç geçişin korunmasına yardımcı olur. Bu ayrıntılar boru çapıyla karşılaştırıldığında önemsiz görünebilir ancak tamamlanan basınçlı hava dağıtım hattının genel kalitesine katkıda bulunurlar.

Temiz basınçlı havanın önemli olduğu uygulamalar için kurulum uygulamaları, teslimattan son bağlantıya kadar bu temizliği sağlamalıdır. Boru uçları kuruluma kadar korunmalı ve bileşenler, toz, döküntü veya diğer kirletici maddelerin hava akış yoluna girmesini önleyecek şekilde kullanılmalıdır.

Alüminyum Basınçlı Hava Borusu Tasarımıyla Neden İlgilidir?

Malzeme kurulumu, taşımayı, dayanıklılığı ve uzun vadeli bakımı etkilediğinden malzeme seçimi boru boyutlandırmasıyla birlikte değerlendirilmelidir. Alüminyum, nispeten düşük ağırlığı iyi korozyon direnci ve pratik kurulum özellikleriyle birleştirdiğinden basınçlı hava dağıtımında yaygın olarak kullanılır.

Endüstriyel boru projelerinde hafif bir boru, özellikle uzun dağıtım yolları veya havai borular söz konusu olduğunda kurulum sırasında taşımayı ve konumlandırmayı kolaylaştırabilir. Alüminyum ayrıca basınçlı hava taşımacılığına çok uygun olan pürüzsüz bir iç yüzey sağlar.

UPIPE'nin alüminyum basınçlı hava boruları, yapısal güç ve pratik kullanımın bir kombinasyonunu sağlamak için saf alüminyum yapı ve kalınlaştırılmış boru duvarları kullanır. Ürün yelpazesinde ayrıca konnektörler, dirsekler, te'ler, valfler, kelepçeler, flanşlar, uç kapakları, esnek hortumlar ve eksiksiz bir dağıtım rotası oluşturmak için gereken diğer bileşenler de bulunur.

Dağıtım Rotası Boyunca Sızıntıyı Azaltın

Boru çapı önemlidir ancak sızıntı, normalde iyi boyutlandırılmış bir ağın performansını zayıflatabilir. Bir bağlantıda küçük bir sızıntı önemsiz gibi görünebilir, ancak büyük bir tesiste birden fazla sızıntı noktası sürekli basınçlı hava talebi oluşturabilir. Bu, hava besleme ekipmanının üzerindeki iş yükünü artırabilir ve üretim noktalarında mevcut olan kullanılabilir hava miktarını azaltabilir.

Sızıntı önleme bağlantı tasarımıyla başlar ve montaj kalitesiyle devam eder. Boru uçları doğru şekilde hazırlanmalı, bağlantı elemanları amaçlanan yönteme göre takılmalı ve sızdırmazlık elemanları düzgün konumda kalmalıdır. Özellikle tekrarlanan hareketlerin bağlantıları kademeli olarak etkileyebileceği makine çevresinde titreşim de dikkate alınmalıdır.

UPIPE, borulama yaklaşımına sızdırmazlık yapılarını ve titreşim önleyici bileşenleri dahil eder. Boru kelepçeleri stabiliteyi artıracak şekilde tasarlanırken, konnektör sızdırmazlık özellikleri titreşim veya kurulum sorunlarından kaynaklanan sızıntı riskini azaltmayı amaçlamaktadır.

Hızlı Düşüşleri ve Yoğuşma Yönetimini Dikkatlice Planlayın

Ana dağıtım hattı ile ekipman arasındaki son bağlantı ayrı bir ilgiyi hak ediyor. Kötü konumlandırılmış bir dal, yoğunlaşan nemin hassas aşağı akış ekipmanına doğru hareket etmesine izin verebilir. Bu özellikle basınçlı hava kompresörden çıktıktan sonra soğuduğunda ve dağıtım yolu içinde nem toplandığında geçerlidir.

Bu nedenle hızlı bırakma düzenlemeleri etkili yoğuşma yönetimini destekleyecek şekilde konumlandırılmalı ve tasarlanmalıdır. UPIPE çabuk açılan bileşenleri, yoğuşmuş suyun doğrudan aşağı yöndeki hava bağlantısına girmesini engellemeye yardımcı olmayı amaçlayan bir kaz boynu yapısına sahiptir. Güçlendirilmiş yapıları ve çoklu sızdırmazlık yüzeyleri aynı zamanda istikrarlı bağlantı performansını da destekler.

Prensip basittir: Basınçlı hava, yalnızca hava akışını değil aynı zamanda boru ağı içindeki nemin fiziksel davranışını da dikkate alan bir bağlantı düzenlemesi yoluyla kullanım noktasına ulaşmalıdır.

Gelecekteki Üretim Genişletmelerine Yer Açın

Basınçlı hava ağı üretim planından ayrı olarak tasarlanmamalıdır. Üretim gereksinimleri zamanla değişebilir ve mevcut bir dağıtım hattına ilave ekipman bağlanabilir. Orijinal borunun boyutu ilk talebe çok yakınsa, genişleme basınç dengesizliğine neden olabilir veya önemli değişiklikler gerektirebilir.

Ana hattı planlarken gelecekteki olası bağlantı noktalarını dikkate almak daha iyi bir yaklaşımdır. Bu, mümkün olan en büyük borunun otomatik olarak seçilmesi anlamına gelmez. Bunun yerine tasarım, üretimin genişleyebileceği alanları belirlemeli ve makul kapasite ve bağlantı esnekliği sağlamalıdır.

Bu, özellikle ekipman düzenlerinin sık sık değiştiği fabrikalar için kullanışlıdır. Modüler bir alüminyum boru düzenlemesi, dağıtım yolunun tamamını yeniden inşa etmeden şube eklemeyi, bağlantıların yerini değiştirmeyi veya ağı genişletmeyi kolaylaştırabilir.

Pratik Boyutlandırma İş Akışı Kullanın

Yapılandırılmış bir iş akışı, basınçlı hava boru tasarımının daha tutarlı olmasını ve gözden geçirilmesini kolaylaştırabilir. Bağlı ekipmanı listeleyerek ve gerekli hava akışını tahmin ederek başlayın. Daha sonra çalışma basıncını tanımlayın ve besleme noktası ile en zorlu kullanım noktaları arasındaki kabul edilebilir basınç kaybını belirleyin.

Bundan sonra, gerçek boru güzergahını haritalandırın ve ana hat ve önemli branşmanlar da dahil olmak üzere toplam uzunluğu hesaplayın. Dirsekler, T-parçaları, valfler ve konektörler ek dirence katkıda bulunduğundan bağlantı parçaları dikkate alınmalıdır. Son olarak gelecekteki talebi değerlendirin ve seçilen boru düzenlemesinin beklenen değişiklikler için yeterli esneklik sağladığını doğrulayın.

Bu süreç, önce boru çapını seçip daha sonra doğrulamaya çalışmak gibi yaygın bir hatayı önlemeye yardımcı olur. İyi geliştirilmiş bir tasarımda çap, birbirine bağlı birçok mühendislik hususunun sonucudur.

Kurulum Kalitesi Boyutlandırmadan Sonra Hala Önemlidir

Kurulum kalitesi tutarsızsa, doğru hesaplanmış bir boru ağı bile düşük performans gösterebilir. Boru bölümleri temiz bir şekilde kesilmeli, bağlantılar düzgün şekilde hizalanmalı ve kelepçeler yeterli desteği sağlamalıdır. Bağlantı noktaları üzerindeki gereksiz baskı sızdırmazlık performansını etkileyebilir, zayıf şekilde desteklenen borularda ise çalışma sırasında titreşim veya hareket meydana gelebilir.

UPIPE'nin ürün tasarımı, hassas bir şekilde hazırlanmış boru uçları, güçlendirilmiş bileşenler, titreşim önleyici kelepçeler ve modüler montaj için tasarlanmış bağlantı yapıları aracılığıyla bu kurulum hususlarının birçoğunu ele almaktadır. Daha büyük boru boyutları için yükseltilmiş halkalar, bağlantı hazırlığı ve kurulum çalışmasının basitleştirilmesine de yardımcı olabilir.

Nihai inceleme, görünen kurulum kalitesinden daha fazlasını kapsamalıdır. Ağ düzenli işletime alınmadan önce basınç davranışı, bağlantı bütünlüğü, sızıntı noktaları, şube performansı ve gelecekteki bakım için erişilebilirlik dikkate alınmalıdır.

Uzun Vadeli Hava Akışına Dayalı Dağıtım Ağını Oluşturun

Etkili basınçlı hava boru tasarımı, sonuçta hava akışı talebi, boru çapı, basınç kaybı, bağlantı parçaları, yönlendirme, sızdırmazlık ve gelecekteki kapasite arasındaki ilişkinin tamamının kontrol edilmesiyle ilgilidir. Bir bölüm için doğru boyutlandırılmış bir boru, ağın başka bir bölümünün aşırı kısıtlama veya sızıntı yaratması durumunda yine de düşük performans gösterebilir.

Endüstriyel tesisler için alüminyum basınçlı hava boruları, hafif yapı, temiz iç yüzeyler, korozyon direnci, modüler bağlantılar ve kurulum esnekliğinin pratik bir kombinasyonunu sağlayabilir. UPIPE bu özellikleri, komple basınçlı hava dağıtım uygulamaları için tasarlanmış akış odaklı bağlantı parçaları, sızdırmazlık yapıları, güçlendirilmiş bileşenler ve aksesuarlarla birleştirir.

Bu nedenle en etkili yaklaşım boru çapına izole edilmiş bir sayı olarak odaklanmamaktır. Bunun yerine, besleme noktasından ekipmana kadar tüm hava akışı yolunu değerlendirin, yoğun talep altında ağın nasıl çalışacağını anlayın, gereksiz direnç ve sızıntıyı kontrol edin ve gelecekteki üretim gereksinimleri için yeterli esneklik bırakın. Bu, uzun vadede verimli endüstriyel hava akışını desteklerken daha istikrarlı ve bakımı kolay bir basınçlı hava dağıtım ağı oluşturur.

SSS

Doğru basınçlı hava borusu çapını nasıl belirlerim?

Gerekli hava akışı, çalışma basıncı, toplam boru uzunluğu, kabul edilebilir basınç kaybı, bağlantı parçaları ve gelecekte beklenen taleple başlayın. Bu faktörler birlikte değerlendirildikten sonra boru çapı seçilmelidir.

Basınçlı hava borularında basınç düşüşü neden önemlidir?

Basınç düşüşü, kullanım noktasındaki mevcut basıncın besleme noktasındaki basınçtan daha düşük olduğu anlamına gelir. Aşırı kayıp, pnömatik ekipmanın performansını etkileyebilir ve hava kaynağına olan talebi artırabilir.

Bağlantı parçaları basınçlı hava borusunun boyutunu etkiler mi?

Evet. Dirsekler, T'ler, valfler, konektörler ve diğer bileşenler ilave akış direnci sağlar. Bunların miktarı, geometrisi ve iç geçişi tüm boru hattı güzergahının bir parçası olarak değerlendirilmelidir.

Alüminyum endüstriyel basınçlı hava boruları için uygun mudur?

Alüminyum, hafif yapı, korozyon direnci, temiz iç yüzeyler ve uygun modüler kurulum sunduğundan endüstriyel basınçlı hava dağıtımında yaygın olarak kullanılır. UPIPE, basınçlı hava dağıtımı için gerekli bağlantı parçaları ve aksesuarlarla birlikte alüminyum borular sağlar.

Basınçlı hava boruları gelecekte genişlemeye izin vermeli mi?

Evet. Gereksiz kısıtlamalar yaratmadan veya büyük değişiklikler gerektirmeden ek ekipman veya üretim alanlarının bağlanabilmesi için ilk tasarım sırasında gelecekteki hava akışı talebi dikkate alınmalıdır.

Basınçlı hava borularının tasarımında en önemli husus nedir?

Tek bir faktör tasarımın tamamını belirlemez. Dengeli bir endüstriyel basınçlı hava boru ağı oluşturmak için hava akışı talebi, boru çapı, basınç kaybı, güzergah uzunluğu, bağlantı parçaları, sızıntı kontrolü, malzeme seçimi, kurulum kalitesi ve gelecekteki genişleme birlikte değerlendirilmelidir.
